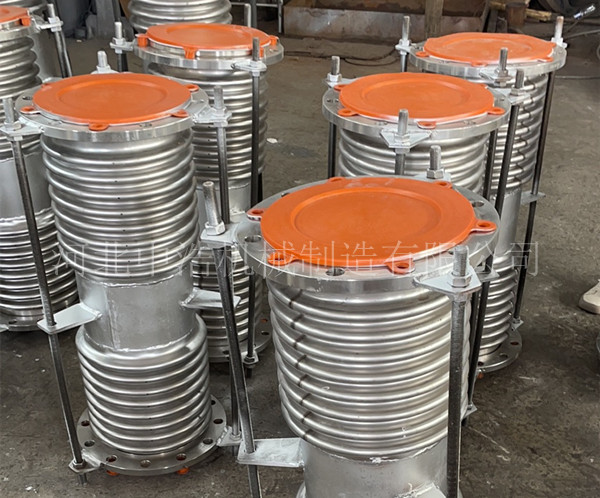

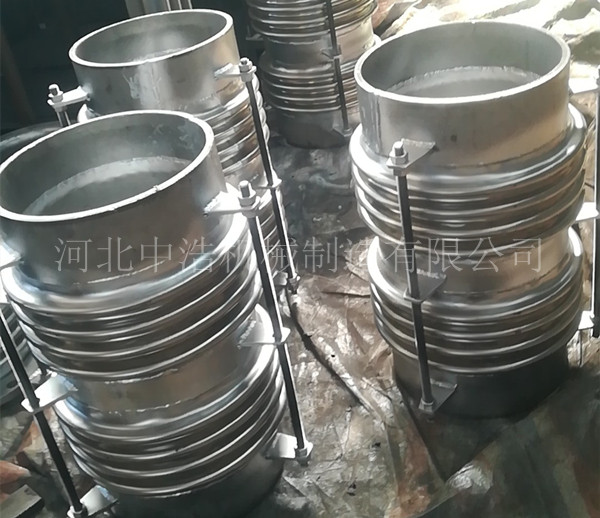

TFS軸向型復式波紋補償器是由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成,可以滿足管道的軸向補償,補償量大,比較經濟是其特點。該產品是由一個或多個波紋管串接在一起,波紋管外有可使波紋管軸向移動的外套筒,即是保護裝置,又保持了它的穩定性。
構成軸向復式波紋管工作主體的波紋管是由一組或兩組不銹鋼波紋和碳鋼連接件組成,可補償管道的軸向變形。
安裝使用注意事項:復式波紋補償器安裝時按軸向型伸縮節對管系管架的要求去布置。
技術參數:
公稱通徑:DN50mm-DN2000mm
工作壓力:0.1Mpa-2.5Mpa
連接方式:1、法蘭連接 2、接管連接
產品軸向補償量:30mm-450mm
使用說明:
TFS軸向型復式波紋補償器可以滿足管道的軸向補償,補償量大,比較經濟是其特點。法蘭連接按機標JB81-59供貨,也可以根據用戶要求按國標、化標或其它標準供貨。
