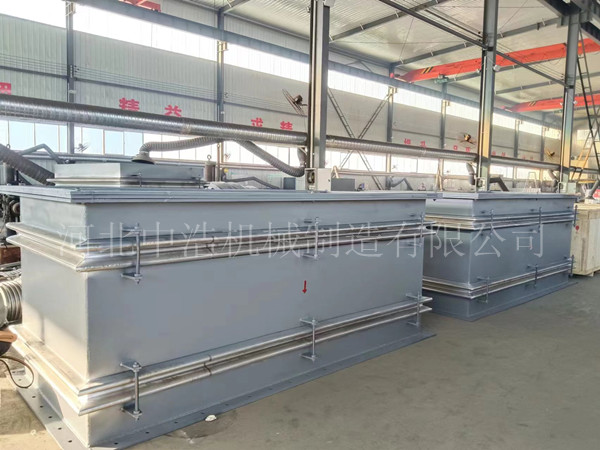

管道支架對管道線起著承托和限制管線位移作用，支架分為固定支架、導向支架和托架，對不銹鋼金屬膨脹節影響大的主要是固定支架和導向支架。

不銹鋼金屬膨脹節固定支架的設立：

　　固定支架的作用是將管段分段，設置固定點，確保不銹鋼金屬膨脹節在兩個固定支架之間管段內正常工作。固定支架又分為主固定支架和次固定支架。

（1）主固定支架承受管線內壓力產生的盲板推力

　　在管線的盲端、拐彎、變徑、支管進出口及裝有截止閥、減壓閥處都設置主固定支架。主固定支架主要承受以下幾個作用力：

      主固定支架主要承受上述三個作用力影響，靠近不銹鋼金屬膨脹節端主固定支架承受膨脹節內壓產生的盲板推力和膨脹節位移時產生的剛度反力，既：F=Fp+Fk

而另一端主固定支架還要承受管道伸縮時與導向支架和滑動托架產生的摩擦反力。

       (2)次固定支架不承受管線內壓力產生的盲板推力。只承受不銹鋼金屬補償器位移產生的剛度反力和管道伸縮時與導向支架和滑動托架產生的摩擦反力?？拷讳P鋼金屬膨脹節端次固定支架只承受膨脹節位移時產生的摩擦反力。



       而另一端次固定支架還要承受管道伸縮時與導向支架和滑動托架產生的摩擦反力。

作用于固定支架的合力應為說有與之相連和管線產生的作用力的向量和。一般情況下次固定支架兩端承受力很小且相差很小，但考慮管線升溫時力的不均衡，可按受力較大一端來計算設計。

 導向支架：

       導向支架是用來確保管線按相應方向位移，限制其他方向位移，以確保不銹鋼金屬膨脹節安全使用。導向支架還分為只允許管線沿一個方向（軸向）運動的直線導向支架和允許管線在一個平面內移動和轉動的平面導向支架。

       不銹鋼金屬膨脹節一般采用直線導向支架，導向支架設置原則：不銹鋼金屬膨脹節一端靠近固定支架，距固定支架的距離L1≤4DN，DN為管道公稱直徑，不銹鋼金屬膨脹節另一端應設直線導向支架，第 一個導向支架的距離L1≤4DN，第 二個導向支架距第 一個導向指甲距離L2≤14DN，其他導向支架較大距離為L(zhǎng)max
