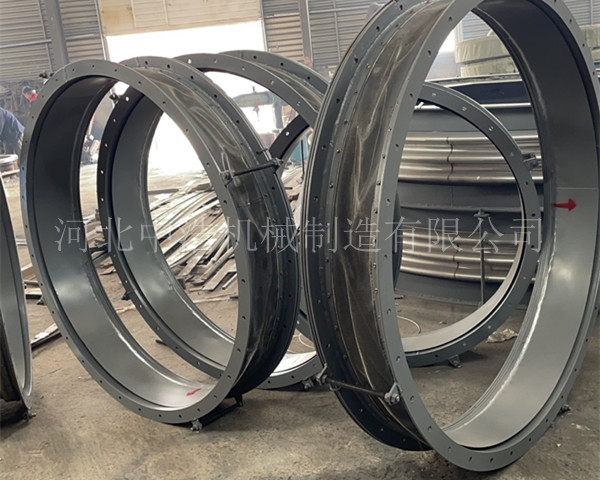

非金屬圓形補償器是由金屬框架及多種硅膠復合布材料制造而成的管道連接產品，構成非金屬圓形補償器的工作主體的彈性元件是非金屬蒙皮，通常是纖維織物、硅膠、氟膠、耐溫材料等，所以又稱纖維織物補償器，非金屬圓形補償器能補償風機、風管運行的震動及管道變形，特別適用于熱風管道及煙塵管道。
非金屬圓形補償器的輪廓支架叫做機架，確保有足夠的強度和剛度，機架的材料應與介質溫度相適應。一般在400℃以下用Q235-A；600℃以上用不銹鋼或耐熱鋼制成。機架一般有與所連接的煙風道相匹配的法蘭面。
蒙皮是非金屬圓形補償器的織物部分，是由硅橡膠或高硅氧聚四氟乙烯與無堿玻璃絲綿等多層復合而成，是一種高強密封復合材料。其作用是吸收膨脹量，防止漏氣和雨水的滲漏。
不銹鋼絲網是非金屬圓形補償器的內襯，阻止流通介質中雜物進入軟連接和阻止軟連接中絕熱材料的向外散失。
保溫棉是兼顧非金屬圓形補償器的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致，具有良好的延伸性和抗拉強度。
隔熱填料層是非金屬圓形補償器絕熱的主要作用，它是由多層陶瓷纖維等耐溫材料組成，其厚度可根據流通介質溫度及耐溫材料的導熱系數等通過傳熱計算確定。
非金屬圓形補償器的擋板是起導流和保護隔熱層的作用。材質應與介質溫度相一致。材料應是抗腐蝕和耐磨的。擋板還應不影響軟連接的位移。
非金屬圓形補償器可以有效地吸收管道的膨脹量，同時還能夠有效地吸收管道振動，可用于需要隔離振動的設備接口上。計算選型時，除要注意工作溫度要求外，要注意將管系的熱位移和設備接口的熱位移進行疊加，才能作為非金屬圓形補償器選型的依據。
