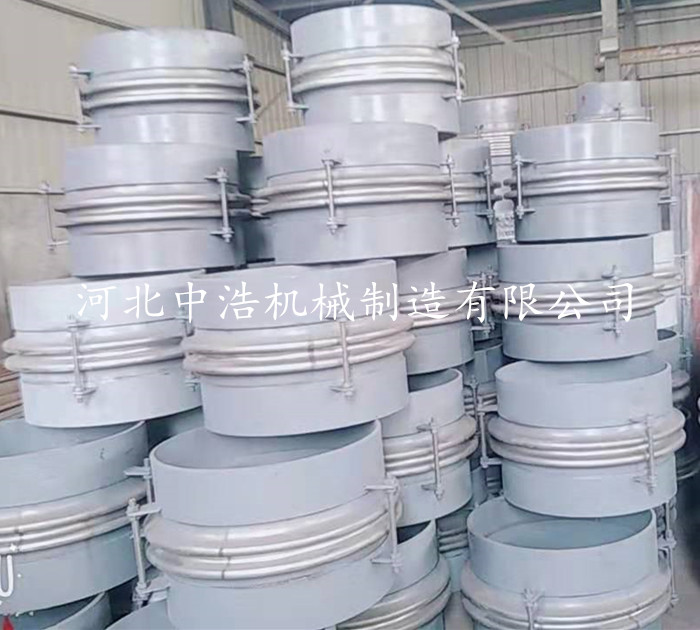

波紋管伸縮節由內筒、波紋管、外筒及附屬構件組成.波紋管受外壓作用,封閉和抗彎性好,可吸收大移位量.波紋管伸縮節在需要替換時首先丈量原波紋膨脹節撤除后的長度,訂貨相應長度和抵償量的波紋膨脹節.
波紋管伸縮節由內筒、波紋管、外筒及附屬構件組成。波紋管受外壓作用，封閉和抗彎性好，可吸收大移位量。可做成單式、復式、雙向等形式。軸向外壓式波紋管膨脹節主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。
水利管道使用的波紋伸縮節由于壓力通徑比較大，參照《金屬波紋管膨脹節通用技術條件》（GB/T12777-2008）、《水電站壓力鋼管設計規范》（DL/T5141-2001），一般需設計產品內部導流筒為直流式，即導流筒要與壓力鋼管同內徑，導流管厚度不低于產品兩端接管厚度，這樣的結構優點是_流阻為零，同時導流筒更mo損，使用壽命更長。
波紋管
伸縮節是由中間管連接的兩個幾何參數和波數相同的波紋管及拉桿、端板組成的撓性部件。主要用于補償單平面或多平面彎曲管段的橫向位移。適用于"L"型和"Ｚ"型管系。由于拉桿能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力，不會對管道產生外力，因此膨脹節兩端的管道可使用中間固定支架或?qū)蛑Ъ?，降低施工成本，提高施工效率?/div>
由中間管所連接的兩個波紋管及拉桿、端板和球面與錐面墊圈等結構件組成，主要吸收橫向位移，也可用于補償軸向、橫向、角向以及由這三種形式合成的任意方向的位移。推薦使用將復式拉桿型膨脹節安裝在呈90°的Z形管道的中間短管臂內以補償兩端長管線軸向位移。
波紋管伸縮節在需要替換時首先丈量原波紋膨脹節撤除后的長度，訂貨相應長度和抵償量的波紋膨脹節。排除管道介質后，用氣割割斷膨脹節或去掉膨脹節法蘭上的螺栓，撤除本來的波紋膨脹節。進行替換波紋管膨脹節。
假如金屬管直接與主機相銜接歸于硬性銜接，在主機振蕩時會使管子發生拉伸等損壞，用膨脹節進行軟銜接，能夠抵消振蕩，維護管子，減小裝置差錯對設備發生的力，便利裝置。除此之外，能夠消除金屬管內流體的熱脹冷縮效應，在泵的進、出口管路上裝置的通用型膨脹節來抵償管路的熱膨脹，減小管路熱膨脹對泵的推力，或吸收泵運轉發生的振蕩。
