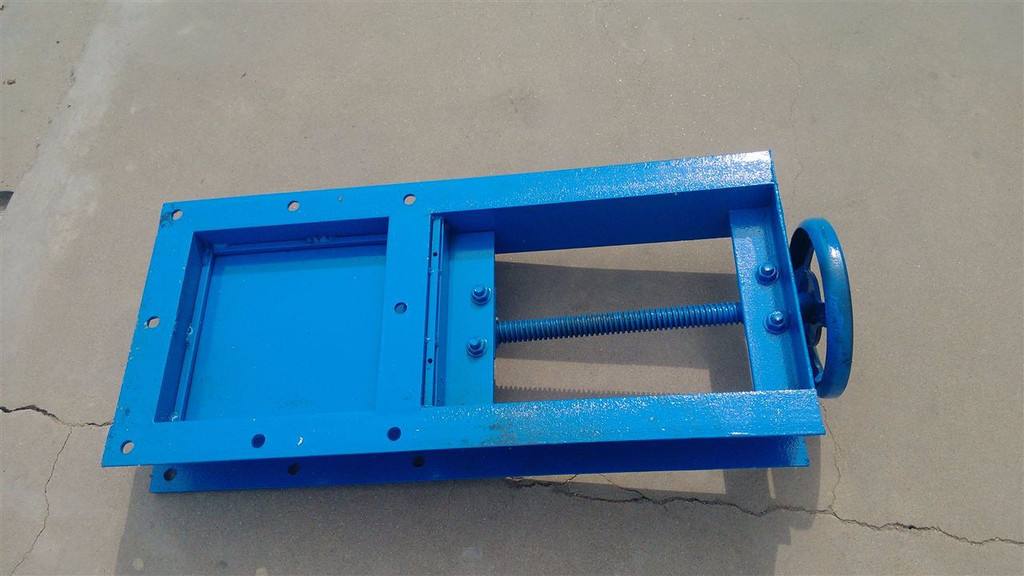

手動插板閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通經大小的圓口，通過閘板啟閉使得閘板上圓口跟通經做全部脫離和相吻合的動作。手動插板閥的優點在于閥體通經無凹槽，介質不會卡阻堵塞，并且具有全通經流通特性，適合粉體顆粒介質的管道中使用。手動插板閥其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有緊密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。



　　手動插板閥在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。

　　手動插板閥根據不同的使用要求在布袋除塵器灰斗及相同設備的使用中起到很大的作用，手動插板閥也叫手動螺旋閘閥、插板門通常于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。

　　手動插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。

　　手動插板閥清潔度要求按JB/T7748的規定。用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。手動插板閥要做靜壓壽命試驗。插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
